★ケーブル自動チェック機能を搭載！

★あらゆるケーブルのピンアサインを登録可能！

★ケーブルチェックのログを保存！

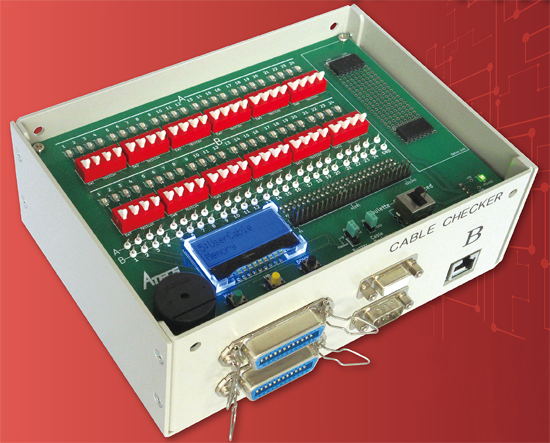

• ケーブルチェッカーがさらに進化しました。自動チェック機能を搭載し、
  良否判定結果を液晶画面に表示します。チェック結果のログも本体に記録します。
• ストレートケーブルに限らず、あらゆるピンアサインのケーブルをチェック可能。
• ピンアサインの登録は本体または専用PCソフトで可能です。
  ・本体で登録：本体に接続したケーブルのピンアサインを登録します。
  ・PCソフトで登録：PCソフト画面でピンアサインデータを作成し、チェッカーに
  　送信・登録できます。
  　作成したピンアサインデータは、PCに保存、読み込みできます。
• ケーブルチェック結果のログは、PCソフトで受信、保存、閲覧できます。

★PCソフトでピンアサインデータを作成・登録、ログを閲覧

★登録したピンアサインデータでケーブルチェック

　(※掲載画像は開発中のものです)

★従来の機能を継承し、さらに機能を拡張

• 接点を自動メイク・ブレイクするルーレット機能
• 接点のON・OFFを監視し、変化した時刻・状態を記録する接点監視機能
• 電圧測定機能(接点の電圧を測定し、ケーブルの抵抗値を推定)
• ブザー機能
• 別売オプション基板実装可能
• 専用PCユーティリティソフトは、Windows10以降で動作確認しています。
  PCとの通信はUSBシリアル接続です。
• 標準仕様
  ・ケーブル接点数：最大24ピン
  ・本体登録件数：
  　ピンアサインデータ10件、ケーブルチェックのログ100件、接点監視のログ255件
• 従来機能については、こちらも併せてご覧ください。
  ・ケーブルチェッカー使用ガイド(ATECS1901版)
  ・ケーブルチェッカー使用ガイド(ATECS1801版)
• 外形寸法：W:186×H:66×D:134［mm］(突起部を除く)
