製品紹介 ‐ ケーブルチェッカーPRO(ATECS2101)(New!)

★ケーブル自動チェック機能を搭載！
★あらゆるケーブルのピンアサインを登録可能！
★ケーブルチェックのログを保存！

ケーブルチェッカーがさらに進化しました。自動チェック機能を搭載し、良否判定結果を液晶画面に表示します。チェック結果のログも本体に記録します。
ストレートケーブルに限らず、あらゆるピンアサインのケーブルをチェック可能。
ピンアサインの登録は本体または専用PCソフトで可能です。
・本体で登録：本体に接続したケーブルのピンアサインを登録します。
・PCソフトで登録：PCソフト画面でピンアサインデータを作成し、チェッカーに送信・登録できます。作成したピンアサインデータは、PCに保存、読み込みできます。
ケーブルチェック結果のログは、PCソフトで受信、保存、閲覧できます。

★PCソフトでピンアサインデータを作成・登録、ログを閲覧

★登録したピンアサインデータでケーブルチェック

液晶画面1

液晶画面2

(※掲載画像は開発中のものです)

★従来の機能を継承し、さらに機能を拡張

接点を自動メイク・ブレイクするルーレット機能
接点のON・OFFを監視し、変化した時刻・状態を記録する接点監視機能
電圧測定機能(接点の電圧を測定し、ケーブルの抵抗値を推定)
ブザー機能
別売オプション基板実装可能
専用PCユーティリティソフトは、Windows10以降で動作確認しています。PCとの通信はUSBシリアル接続です。
標準仕様
・ケーブル接点数：最大24ピン
・本体登録件数：ピンアサインデータ10件、ケーブルチェックのログ100件、接点監視のログ255件
従来機能については、こちらも併せてご覧ください。
・ケーブルチェッカー使用ガイド(ATECS1901版)
・ケーブルチェッカー使用ガイド(ATECS1801版)

♪カタログPDFはこちら♪

製品紹介 ‐ ビニールパーティション(ATECS2003)

★シンプルな構造で、バリエーションは無限大！
★クリアな視界で快適な空間を演出！
★組立て式で小さく収納可能！

パーティション使用例

♪カタログPDFはこちら♪

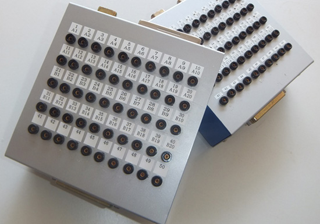

製品紹介 ‐ ケーブルチェッカー(ATECS1901)

★前機種の機能をすべて継承し、さらに使いやすく進化！
★コネクタ仕様をフルオーダー可能！
★オプション基板実装で機能拡張！

接点の自動メイク・ブレイク、USBタイプのACアダプタ、4種類のブザー音等、ATECS1801の機能を全てすべて継承。
設定ジャンパーがスイッチになり、さらに使いやすくなりました。
コネクタエリアは、コネクタ形状・ピン数をオーダー可能。
お客様のニーズに合わせてフレキシブルに対応します。
別売のオプション基板を実装することで、機能を拡張できます。
・ATECS1903＜ボイスコールユニット＞：
　チェッカー間で相互通話可能。
・ATECS1904＜DC/DCユニット＞：
　24VまでのDC電源供給可能。

ケーブルチェッカー基板
